Пленочный испаритель
Пленочный испаритель Принцип работы: Исходная жидкость подается в верхнюю часть испарителя, где через распределительное устройство равномерно формируется в пленку, стекающую вниз по внутренней стенке нагревательных труб; греющий пар конденсируется на внешней поверхности труб, передавая тепло и...
Описание
маркер

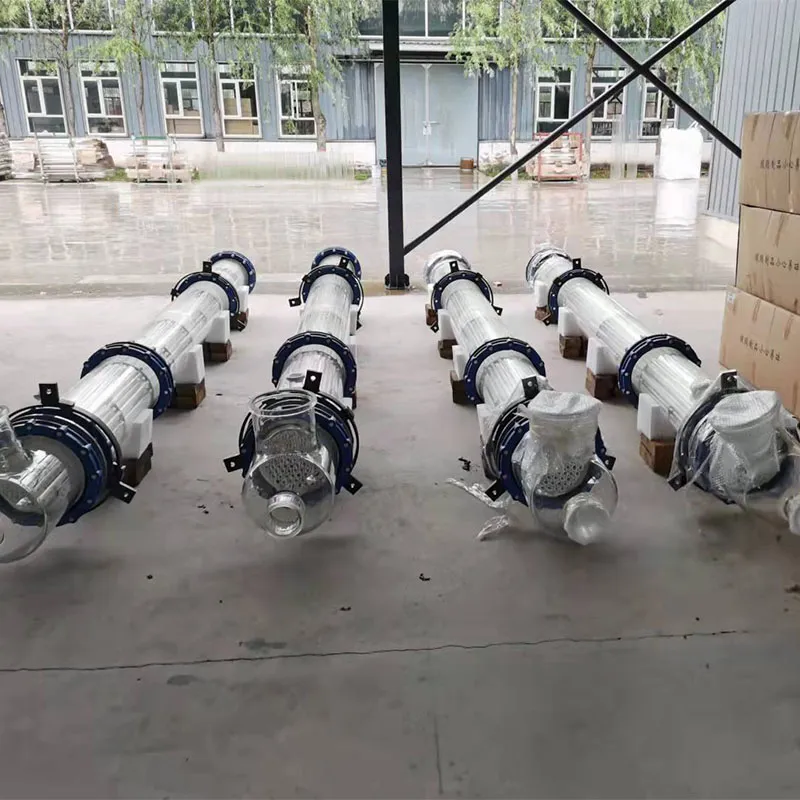

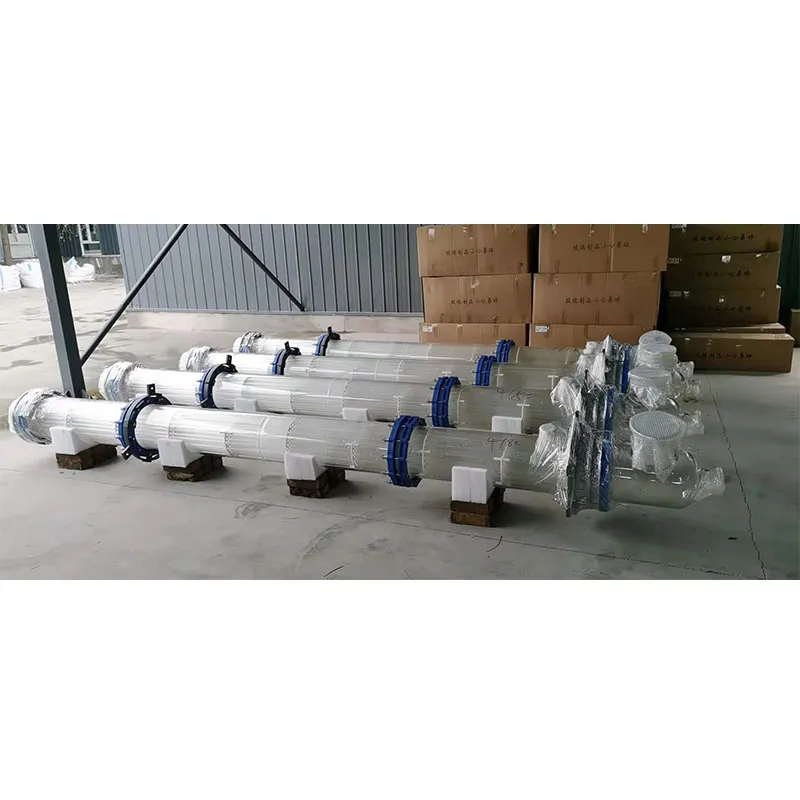

Пленочный испаритель
Принцип работы: Исходная жидкость подается в верхнюю часть испарителя, где через распределительное устройство равномерно формируется в пленку, стекающую вниз по внутренней стенке нагревательных труб; греющий пар конденсируется на внешней поверхности труб, передавая тепло и вызывая быстрое испарение и концентрирование пленки жидкости.
Ключевые элементы конструкции
Жидкостный распределитель: Критически важный компонент (перфорированная тарелка/переливной желоб), обеспечивающий формирование непрерывной жидкой пленки в каждой нагревательной трубке.

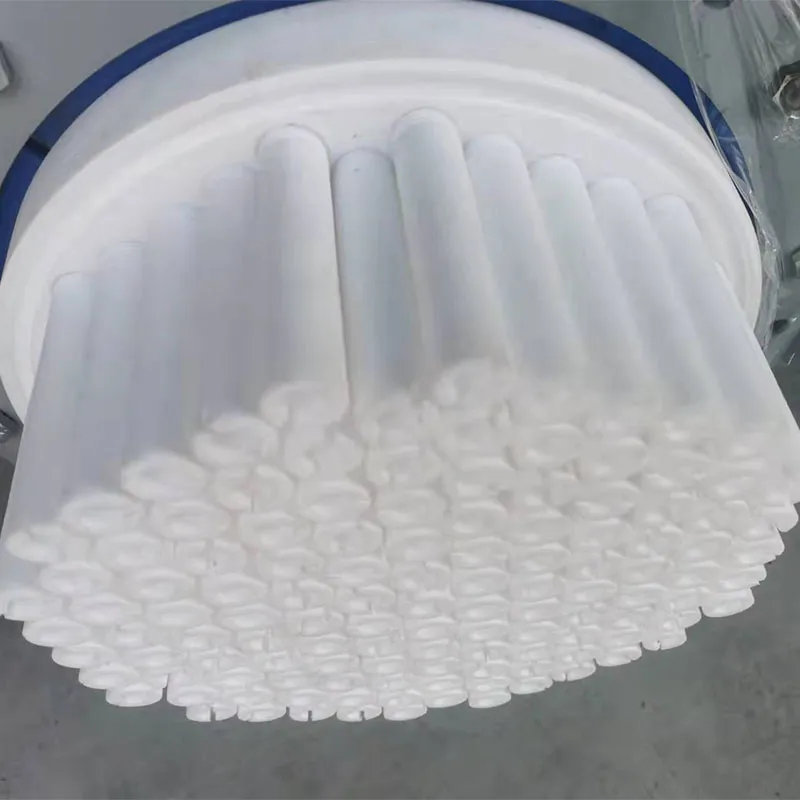

Пучок вертикальных нагревательных труб: Обычно металлические трубы (титан/нержавеющая сталь) диаметром φ25-50 мм с отношением длины к диаметру >10.
Сепарационная камера: В нижней части происходит разделение паров и жидкости; вторичный пар отводится через каплеуловитель, концентрат собирается.
Технические преимущества
Высокая эффективность теплопередачи: Турбулентность пленки жидкости + движение под действием силы тяжести, коэффициент теплопередачи достигает 3000-6000 Вт/(м²·К), что на 30% экономичнее, чем в испарителях с принудительной циркуляцией.
Низкотемпературный режим работы: Возможность испарения при 40-70°C в вакууме, что защищает термочувствительные материалы (например, витамины, ферментные препараты).
Защита от накипи: Высокоскоростная пленка жидкости омывает стенки труб, уменьшая образование отложений; подходит для жидкостей с высокой вязкостью (например, фруктовые соки, сиропы).
Большая производительность: Единичная установка может обеспечить скорость испарения до 100 тонн в час.
Области применения
Пищевая промышленность: Концентрирование молока, очистка соков.
Фармацевтика: Низкотемпературное концентрирование экстрактов антибиотиков, аминокислот.
Химическая промышленность: Производство каустической соды, предварительное концентрирование при опреснении морской воды.
Особенности эксплуатации
Контроль пленки жидкости: Слишком низкий расход приводит к сухости стенок и подгоранию, слишком высокий — к недостаточному испарению.
Поддержание вакуума: Степень вакуума ≥90 кПа обеспечивает низкотемпературное испарение.
Циклы очистки: CIP-мойка на месте для предотвращения образования биопленки.
Итог: Основой является интенсификация теплопередачи за счет пленки жидкости, движущейся под действием силы тяжести. Сочетание эффективности, низкого энергопотребления и щадящего режима делает его предпочтительным оборудованием для крупномасштабного низкотемпературного испарения.
связаться с нами
Сопутствующие популярные продукты
Донный клапан, сливной клапан, стеклянный донный клапан
Донный клапан (Bottom Valve) Расположение:Устанавливается в самой нижней точке емкости, непосредс...
Тройник равного диаметра
DN L Код продукта 15 75 QGJ-ST-15A1 25 100 QGJ-ST-25A1 40 150 QGJ-ST-40A1 50 150 QGJ-ST-...
Ректификационная колонна
Ректификационная колонна Функция: Высокочистое разделение жидких смесей (например, этанол-вода, н...
Отвод плакированный
■ Рабочее давление системы ≤ 0,1 МПа ■ Рабочее давление рубашки ≤ 0,05 МПа ■ Рабочая температура ...
Кожухотрубный конденсатор, теплообменник
Трубчатый (кожухотрубный) теплообменник Конструкция: Кожух: Цилиндрический стеклянный корпус (так...
Тройник переходной
DN DN1 L1 L2 Код продукта 25 15 100 75 QGJ-ST-25/15B 40 15 150 85 QGJ-ST-40/15B 25 150 100 ...
Трифосген, бис(трихлорметил)карбонат
Твердый фосген Химическое название: Бис(трихлорметил)карбонат (Bis(trichloromethyl) carbonate, со...

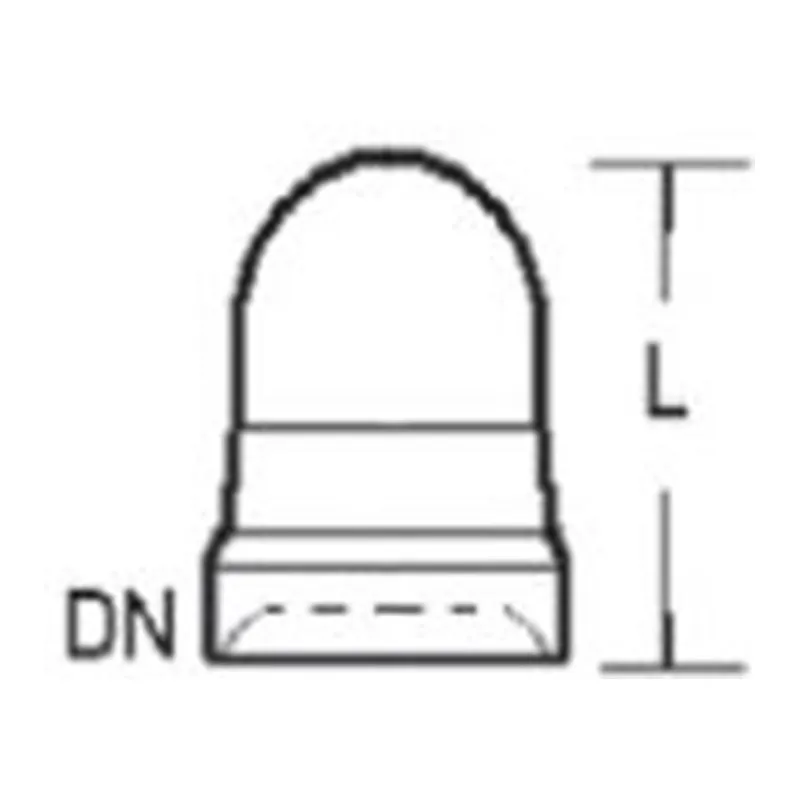

Глухая заглушка
